WIS Šildymo Kabelis

Į išlyginamąjį sluoksnį įterpiamas Warmup šildymo kabelis gali būti dedamas po bet kurio tipo grindų danga, ir jis puikiai tinka įrengti su bet kokio dydžio ploto išlygintoms grindims.

Šildymo kabeliai Grindų konstrukcija
Elektrinis Grindų Šildymas ikona

Pritaikymai

Visų tipų grindų dangos

Įterpiamas į išlyginamąjį sluoksnį

Dideli arba maži plotai

Taisyklingos ir netaisyklingos formos plotai

Naujas pastatas

Į išlyginamąjį sluoksnį įterpiama kabelinė sistema skirta dėti į betono išlyginamąjį sluoksnį, kurio storis būna nuo 50 mm iki 100 mm. Jeigu nėra izoliacijos arba apačioje būna storesnis negu 100 mm pogrindinis betono sluoksnis, tada turi būti naudojama izoliacija, siekiant sutrumpinti įšilimo laikus. Sistema yra sukurta įrengti grindyse su išlyginamuoju pasluoksniu, todėl ji idealiai tinka naujų statybų projektams, kuiuose grindų aukštis nėra svarbus. Jinai tinka praktiškai bet kuriai grindų dangai, ir yra ideali tais atvejais, kai grindų dangą (medieną, kilimus, vinilą) kartkartėmis tenka pakeisti.

Lėtesnio įšilimo ir atvėsimo sistemos geriau tinka nuolat naudojamuose kambariuose, kadangi išlyginamuoju sluoksniu galima pasinaudoti kaip šilumos rezervuaru, tuo būdu efektyviau išnaudojant pigesnę žemesnio tarifo laikotarpio energiją.

Savybės

N

Grindų danga gali būti periodiškai pakeičiama

Nepažeidžiant šildymo kabelio, taupant pinigus ir padidinant lankstumą.

N

Skirtingi galios lyginamieji svoriai

Šildymo kabelius galima sudėti skirtingais tarpais, tuo būdu bus gaunama skirtinga šildymo galia, atitinkamai pagal pastato izoliacijos lygius ir kliento poreikius.

N

Tinka bet kuriai grindų dangai

Sistema yra padengiama ne plonesniu kaip 30 mm išlyginamuoju sluoksniu, todėl virš jos gali būti įrengiama bet kokia grindų danga.

Garantija

SafetyNet Instaliavimo Garantija

SafetyNet Instaliavimo Garantija

Jeigu jūs netyčia sugadinsite šildymo sistemą jos įrengimo metu, tai grąžinkite ją į Warmup ir mes ją nemokamai pakeisime kita tokios pačios markės ir modelio sistema.
10 Metų Garantija

10 Metų Garantija

Šiam gaminiui yra duodama 10 metų garantija. Mes visiškai pasitikime savo gaminių standartu.
Darbinė įtampa 230V AC ±15%, 50Hz
Kabelio storis 6mm
Vidinė izoliacija Fluoropolimero pažengus
Išorinė izoliacija PVC
Galingumas 20W/m
Jungtis 2,5m
Sertifikatai vde accreditations-CE
Modelis Kabelio ilgis (m) Galingumas (W) Srovės stiprumas (A) Varža (Ω)
WIS180 9,0 180 0,8 294
WIS280 14,0 280 1,2 189
WIS390 19,5 390 1,7 136
WIS500 25,0 500 2,2 106
WIS650 32,5 650 2,8 81
WIS760 38,0 760 3,3 70
WIS1000 50,0 1000 4,3 53
WIS1200 60,0 1200 5,2 44
WIS1460 73,0 1460 6,3 36
WIS1550 77,5 1550 6,7 34
WIS1770 88,5 1770 7,7 30
WIS2070 103,5 2070 9,0 26
WIS2600 130,0 2600 11,3 20
WIS3140 157,0 3140 13,7 17
WIS3370 168,5 3370 14,7 16

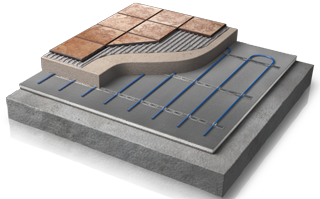

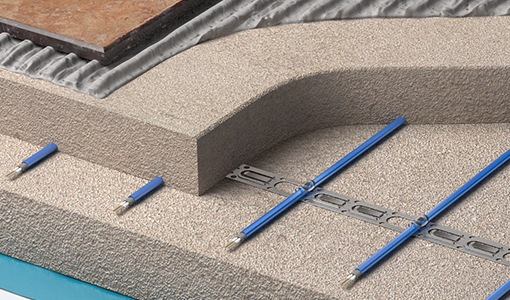

  1. Grindų danga
  2. ~50mm lygaus sluoksnio (50mm)
  3. Šildymo kabelis
  4. Tvirtinimo bėgeliai
  5. Izoliacija
  6. Pagrindas

WIS šildymo kabelis gali būti įrengiamas po bet kuria grindų danga, jis yra sukurtas dėti į ne plonesnį kaip 50 mm išlyginamąjį sluoksnį. Sistema yra universali ir ji gali būti naudojama gauti skirtingiems galios tankiams.

Standartiškai dideliuose plotuose įrengiamos sistemos galia būna 100-130 W/m², o mažuose plotuose (pvz., vonios kambariai) ji būna 130-150 W/m². Prieš nusprendžiant, kokį reikalingą galios tankį turite pasirinkti, dėl didesnio tikrumo reikėtų apskaičiuoti šilumos nuostolius.

Darant reikalingų medžiagų specifikaciją reikia nustatyti šildytinų grindų plotą. Šis plotas gaunamas iš viso kambario ploto atėmus įrenginių užimamus plotus (virtuvėje pastatytų prietaisų, tualeto, vonios įrenginių ir kt.). Šildomas plotas turi būti tas, virš kurio gali vykti oro cirkuliacija.

1: Išmatuokite kambario matmenis

Nustatykite visą grindų plotą. Jei visas kambarys yra stačiakampio formos, pvz., kaip paveikslėlyje 4m x 2,7 m, tai visas plotas yra 4 x 2,7=10,8m²

Išmatuokite kambario matmenis
2: Atimkite bet kurį baldais užimtą plotą

Nustaykite, kiek grindų ploto yra užimta pastoviai ten pat stovinčiais objektais. Parodytame pavyzdyje gali būti taip pat išmatuojami tokie objektai:

Vonia: 0,9 x 2,7 = 2,43m²

Baseinas + tualetas: 1,5 x 0,8 = 1,2m²

Visas įvairiais daiktais apstatytas plotas yra 3,63m²

Atimkite bet kurį baldais užimtą plotą
3: Nustatykite šildytiną grindų plotą

Visas šildytinas grindų plotas yra lygus skirtumui, gautam iš viso ploto atėmus daiktais apstatytą plotą: 10,8 – 3,63 = 7,17m².

Nustatykite šildytiną grindų plotą
4: Pasirinkite šildymo kabelio dydį

Laikant reikalingą galios tankį lygiu 140 W/m², pirmiausia apskaičiuokite, kokia galia yra reiklinga visam kambariui (plotas x galios tankis): 7,17 x 140 = 1003,8 W. Todėl atitinkamas pasirinkimas bus 1000 W kabelis (WIS1000), pagal šildymo kabelių matmenų lentelę.

Apskaičiuojant tarpus tarp kabelių (atstumus tarp kabelių kilpų) reikia naudoti tokią lygtį: [Plotas (m²) / Kabelio ilgis (m)] x 100 = Tarpas tarp kabelių (cm).

Pateiktame pavyzdyje tai atitiks: [7.17/50]x100=14.3 cm

Pasirinkite šildymo kabelio dydį

Sistema turi būti valdoma per termostatą ir todėl mes rekomenduojame naudoti grindų izoliaciją, kad sistema veiktų taupiau ir geriau. Naujų statybų projektuose grindų izoliacija jau būna, tačiau jeigu pasitaiko kitoks atvejis, tai Warmup gali patiekti izoliavimo plokštes.

Yra keletas skirtingų metodų šildymo kabeliui pritvirtinti. Jeigu naudojamos metalinės tvirtinimo juostos, tai metalinių tvirtinimo juostų ritinių skaičius gali būti nustatomas taip: kabelio ilgis / 6 / 25. Pateiktame pavyzdyje tai sudaro 50 / 6 / 25 = 0,33. Suapvalinus, tai atitinka 1 ritinį.

Darbinė įtampa 230V AC ±15%, 50Hz
Kabelio storis 6mm
Vidinė izoliacija Fluoropolimero pažengus
Išorinė izoliacija PVC
Galingumas 20W/m
Jungtis 2,5m
Sertifikatai vde accreditations-CE

  1. Grindų danga
  2. ~50mm lygaus sluoksnio (50mm)
  3. Šildymo kabelis
  4. Tvirtinimo bėgeliai
  5. Izoliacija
  6. Pagrindas

Taip pat yra reikalinga

4iE™ WiFi termostatas

Termostatas

Teisingas valdymo sistemos pasirinkimas turi esminę svarbą, kad šildymo sistema veiktų geriausiu būdu, efektyviai ir lengvai.

Gamino apžiūra
Cementu dengtos izoliacinės plokštės

Izoliacinės plokštės

Naudojant izoliacines plokštes grindų šildyme žymiai sumažėja įšilimo laikai ir veikimo sąnaudos.

Gamino apžiūra
Tvirtinimo bėgeliai

Tvirtinimo bėgeliai

WIS šildymo kabelį reikia pritvirtinti prie grindų prieš sudedant išlyginamąjį sluoksnį.
